Barreaux de barres de flèche

L’assemblage des barres de flèches au mât est réalisé par des barreaux, contre-plaques rivetées et des axes. Les nouveaux montages comprennent des barreaux uniquement aluminium. Vous trouverez également les références des anciens montages en inox.

⊕ Le montage permet une angulation de 0 à 30 degrés et

> un dièdre de 0° pour les catamarans

> un dièdre jusqu’à 10° (vers le haut) pour les monocoques

⊕ Perçage par nos soins

A. Barreau seul B. Cache complet C. Contre-plaque D. Rivet E. Axe épaulé F. Rondelle G. Goupille

> Détermination de la référence de barreau selon angle & dièdre+ type de barre de flèche (BF2/BF3/BF4/BF5).

> standard : angle 0° / Dièdre 5°. Autre : angle = xx° / Dièdre = Y°

> Caches : selon type de barre de flèche

> Contre-plaques : selon type de barre de flèche + section de mât

RÉFÉRENCES BARREAUX/CONTRE-PLAQUE

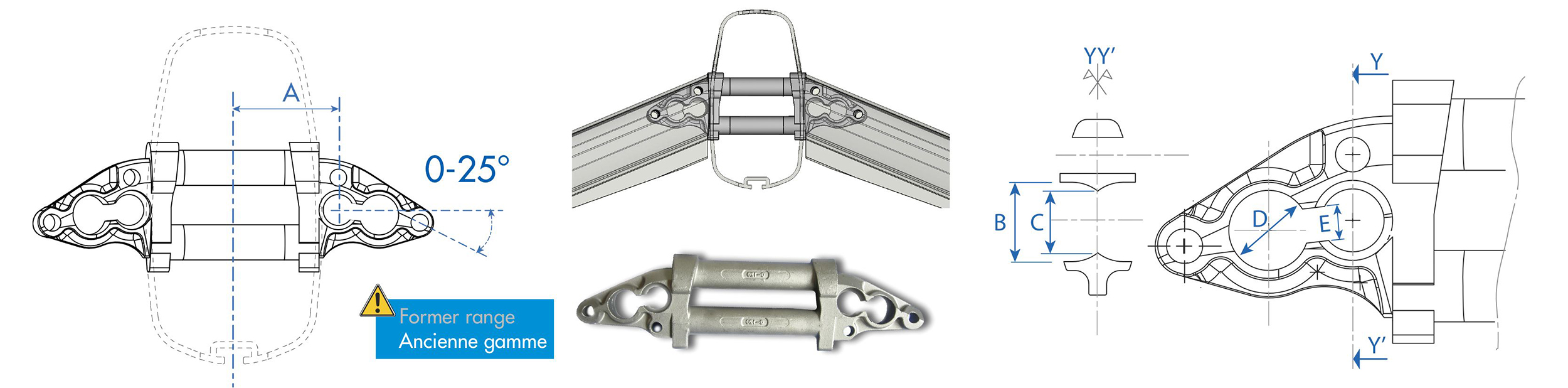

ANCIEN MONTAGE / ALU

> Ces montages de barreaux ne sont plus utilisés pour les nouveaux mâts

> Pour le remplacement :

– d’un barreau plié BF2, BF3, ou BF4 : voir Barreaux montage standard

– d’un barreau usiné BF5 ou BF6 : nous contacter

> Ces informations ne sont données qu’à titre indicatif (rappel = anciens modèles).

ANCIEN MONTAGE / INOX
